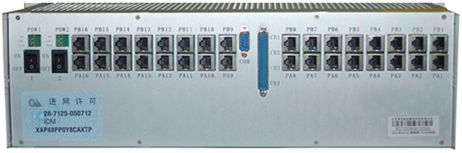

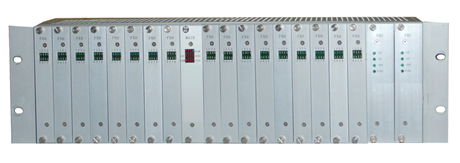

IDM-120綜合業務交叉復用設備
概述：
IDM-120綜合業務交叉復用設備是我公司采用專用大規模集成電路設計的PCM綜合業務交叉復用設備，4組E1透明傳輸接口以及120路電話用戶話路。E1傳輸通道符合G.703標準，采用的是PCM30/31制式；FXO、FXS可以提供極性翻轉和來電顯示功能。本設備還具有電源盤、鈴流盤的雙備份和熱插拔功能，極大的保證了業務傳輸的可靠性。IDM-120綜合業務交叉復用設備可廣泛應用于電信、網通公用電話網業務和電力、銀行、公安、部隊等專線信息數據業務。
產品特性：
4組E1傳輸接口
提供16套用戶接口插槽；
預留多功能盤槽位，靈活擴展，支持任意網絡拓撲結構；
擁有完善的功能控制開關和告警指示功能；
擁有簡潔完善的網管功能，可對設備進行在線實時配置、查詢、故障統計管理等；
配置表：
|
序號
|
名稱
|
型號
|
描述
|
配置數量
|
|
1
|
設備機框背板
|
IDM-120
|
19英寸3U機框，提供19組插盤位
|
1
|
|
2
|
E1接口主控盤
|
CMU-E1-120
|
提供E1接口接入
|
1
|
|
3
|
電源盤
|
PRU-120
|
提供1+1供電，整機供電。
用于FXO側，-48V輸入
|
2
|
|
4
|
電源鈴流盤
|
RPRU-120
|
提供1+1供電，整機供電及振鈴電壓。
用于FXS側，-48V輸入
|
2
|
|
6
|
FXO業務盤
|
8FXO-120
|
8路FXO接口，交換側
|
16
|
|
7
|
FXS業務盤
|
8FXS-120
|
8路FXO接口，用戶側
|
16
|
技術規格：
E1接口
|
碼速率
|
2048Kbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/31
|
信令
|
隨路信令
|
以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
10/100Base-T 10M/100M
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO/FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
|
壓縮率
|
ITU G.711中A律
|
環路電流
|
25mA/路
|
電源及功耗
|
供電方式
|
DC- 48V 或AC 220V
|
整機功耗
|
≤250w
|
環境條件
|
工作溫度
|
0C ~+40oC
|
濕度
|
95%無凝結
|
產品尺寸
|
長度×深度×高度
|
480×200×132(mm)
|
PCM綜合業務接入設備選型列表
|
型號
|
功能簡述
|
|
IDM-TDE設備采用獨立結構,在1組E1上傳輸2路語音
|
|
|
1組E1透明傳輸接口，采用19英寸1U標準機箱，4個通用插槽，1個擴展插槽。可以提供8+1路64K或n×64K用戶接口，可以可以根據需要任意配置20多種接口卡。
|
|
|
1組E1透明傳輸接口，采用19英寸1U標準機箱，15個通用插槽。可以提供30路64K用戶接口，可以根據需要任意配置20多種接口卡。
|
|
|
1組E1透明傳輸接口，30路電話接口
|
|
|
4組E1透明傳輸接口，120路電話接口，本設備還具有電源盤、鈴流盤的雙備份和熱插拔功能，極大的保證了業務傳輸的可靠性。
|
|
|
完成最大8個E1信號處理的PCM復用設備,采用19英寸6U標準機箱，13個插槽(2個CMU槽、8個USER槽、2個PRU槽、1個擴展槽）。可以提供240個用戶接口，用戶盤可以根據需要任意配置20多種接口卡。
|
|
|
完成最大24路E1信號處理的PCM復用設備,采用19英寸6U標準機箱，15個插槽（6個CMU槽、6個USER槽、2個PRU槽、1個擴展槽）可以提供180路64K+24路n×64K的用戶接口，用戶盤可以根據需要任意配置20多種接口卡。
|
|
