IDM MSTP-YZ155寬窄帶一體化光端機
概述：
IDM MSTP-YZ155寬窄帶一體化光端機是針對軍隊需求推出的新一代基于SDH/MSTP和PCM技術的產品，可滿足用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求，提供更可靠的通信保護。該設備提供兩個STM-1光接口，可根據實際需求可配置多種業務插卡。該設備均采用工業級元器件，以及全面的電磁兼容和接口保護設計。整臺設備功耗低；采用航空插頭作為接插件，防水，密封性好，抗震性好；適合在野外各種溫濕度環境、電磁環境和機動條件下工作。
產品特性：
最多支持16個E1支路任意上下電路；
最多可提供4路物理隔離以太網，能實現N×E1帶寬捆綁任意分配；
30路64K及N×64K語音數據業務，綜合業務種類齊全，多達20多種；
采用插卡式結構設計，通過接口卡提供多種語音和數據業務，配置靈活，具有很強的升級性；
支持點對點、鏈形、環形組網方式，可與集中型MSTP聯合組網，形成相切環、分支環等復雜網絡；
符合ITU-T G.813 標準，完全滿足定時精度、牽入牽出、噪聲產生、噪聲容限、轉移特性、長短期相位響應（保持模式）等方面的要求；
具有完善的網管功能，可在線實時監控；
系統集成度高，可靠性高，功耗低；適合野外惡劣環境，密封性能好，防水防震。
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
收/發速率 |
收/發波長 |
1310nm/1550nm |
|
|
發光功率 |
-15～-8dBm |
接收靈敏度 |
優于-32dBm |
|
傳輸距離 |
40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
N×2.048Mbps（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz～3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
EM2/4線接口
|
音頻范圍 |
300Hz～3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤50W |
環境條件
|
工作溫度 |
-30℃～+50℃ |
儲存溫度 |
-45oC～+70oC |
|
工業級 |
-50oC～+85 oC |
相對濕度 |
0～95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
440mm×340mm×88mm |
|
長度×深度×高度 |
483mm×360mm×88mm（附加掛耳和把手） |

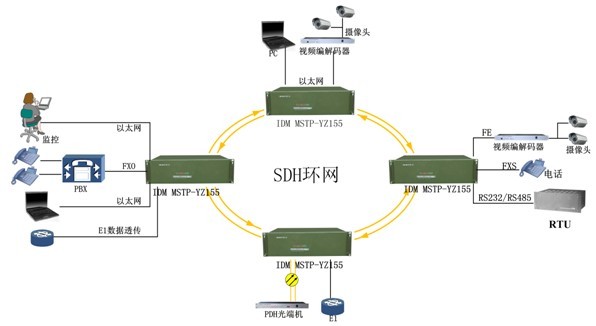

應用示例：
