IDM MSAP-G3CP信令網關匯聚設備是北京瑞光極遠數碼科技有限公司推出的新一代基于SDH傳輸/接入的集中型設備，針對大用戶接入進行了優化設計，提供多種業務的接入和傳輸。IDM MSAP-G3CP信令網關匯聚設備依據G.783建議所定義的功能模塊進行設計，提供SDH設備所具有的對業務的完備的監視、接入、保護、網絡管理功能，以及MSTP設備要求的以太網接入功能。

IDM MSAP-G3CP信令網關匯聚設備為集中式機框結構，具有面向光口、業務盤、支路和路由的多種保護功能。設備可以根據實際需要組成環型、鏈型、星型等多種拓撲結構的通信網絡，可廣泛用于部隊、消防、電力、銀行等多領域的通信網。

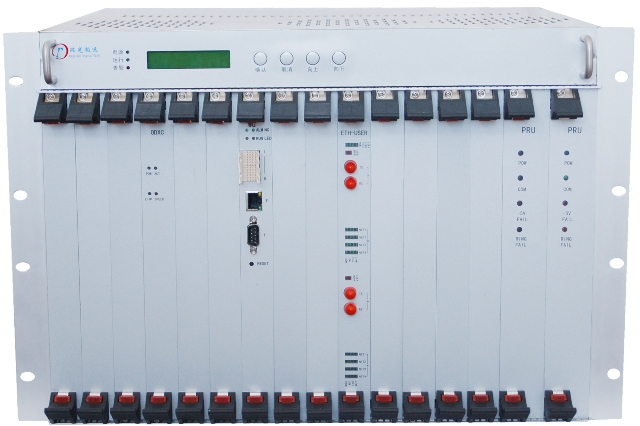

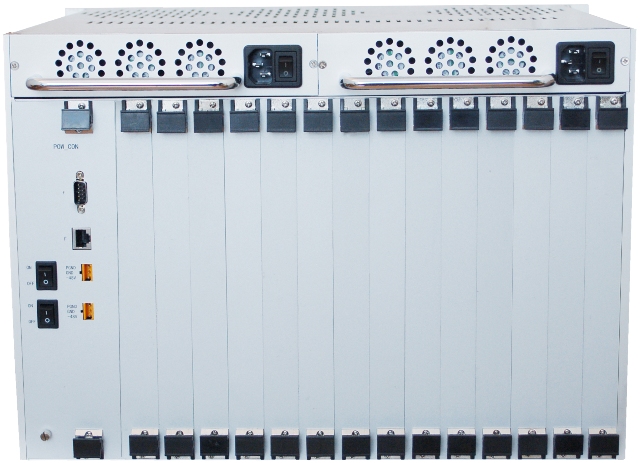

圖1 IDM MSAP-G3CP設備示意圖

產品特性

u       19英寸7U標準機箱結構，易于安裝；

u       采用插盤式結構設計，配置靈活，具有很大的升級空間；

u       集SDH、PDH、PCM、IP、IPPBX、TDM OVER IP功能于一體；

u       提供16個槽位，可根據業務配置多種業務盤：

E1-USER盤、ETH-USER盤、STM-4匯聚盤、GEEOS盤、CP-PD盤、百兆/千兆光交換盤、STM1-WG盤、MSCP-21/42E1盤、EOSEOP盤、64K-USER盤和VNE視頻匯聚盤等，遠端設備可提供E1接口、以太網接口、V.35/V.24接口、FXS/FXO接口、熱線電話接口以及視頻接口等；

u       IDM MSAP-G3CP的SDH/MSTP等光傳輸業務，可插入STM-16(2.5G) SDH傳輸盤2塊，這兩盤之間可以互備份、也可以單獨工作。也可以插入全業務到中心交叉盤的STM-4盤4塊，其中可以兩兩互備份，作為匯聚盤使用，STM-4光傳輸盤作為用戶支路盤時，可以插在12個用戶盤位上。

u       IDM MSAP-G3CP的VC4交叉連接盤(G3ODXC)提供64個VC4的交叉連接。同時支持雙G3ODXC盤的互備份切換；

u       IDM MSAP-G3CP可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務；

u       IDM MSAP-G3CP可與程控交換機的數字中繼口/模擬中繼口對接，支持V5.2、七號信令、一號信令以及PRI信令；

u       單塊E1業務接口盤支持42路E1業務的接入，75Ω非平衡接口；

u       單塊FEOS盤支持8路獨立的FE電接口；

u       單塊GEEOS盤支持2路獨立的GBE接口，每個GE接口提供光/電兩種形式，實現千兆以太網的STM-1/STM-4線路上的傳輸；

u       支持百兆全光交換盤，單盤支持8個FE光接口和2個GE光接口；

u       支持全千兆光交換盤，單盤支持10個GE光接口；

u       支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入，提供        外同步輸出，并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；

u       作為中心端使用時可與其它設備（MSTP/MSAP）組成冗余環網、相切環網等網絡；

u       提供SNMP網管系統，具有完善的網管功能，可在線實時進行監控；

u       提供RS-232串行控制接口，方便用戶對網元的管理；

u       提供設備環境溫度監控，并由現在實時溫度控制風扇的開啟和關閉。同時提供環境監控還能節省功耗；

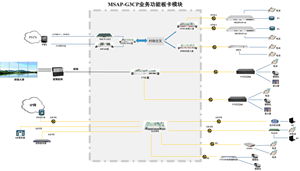

應用實例一

上圖體現我公司MSAP-G3CP信令匯聚設備強大的通信能力，可綜合接入視頻、電話、以太網、E1等多種業務，傳輸方式也比較豐富，可通過STM-1/STM-4、PDH、GE/FE光纖鏈路進行多業務傳輸。

中心端也提供了很豐富的匯聚接入方式，可通過E1數字中繼或模擬中繼方式接入到PSTN網絡中；可通過千兆/百兆以太網匯聚方式接入到IP網絡；以及可通過設備可配置的視頻匯聚盤，直接輸出視頻信號給視頻矩陣等設備，從而投放到顯示大屏上，可綜合應用與指揮調度、綜合業務傳輸等多種系統當中。

在MSAP-G3CP作為中心端使用的過程中，我公司提供了多種類型遠端接入設備，包括能夠接入視音頻信號的VNT2204設備、可接入64K業務，以太網，E1等業務的MSTP155-16設備、光纖收發器、IAD網關設備以及PDH綜合業務光端機設備，能夠滿足不同的應用需求。

應用示例二

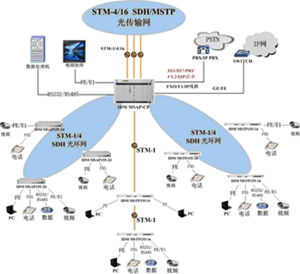

圖2 星型網絡應用示意圖
